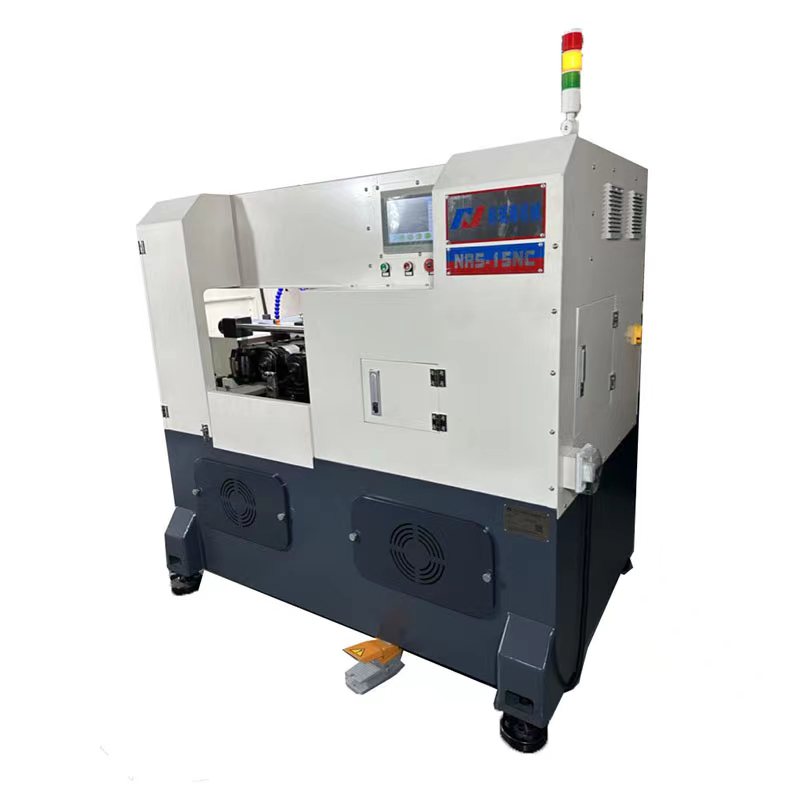

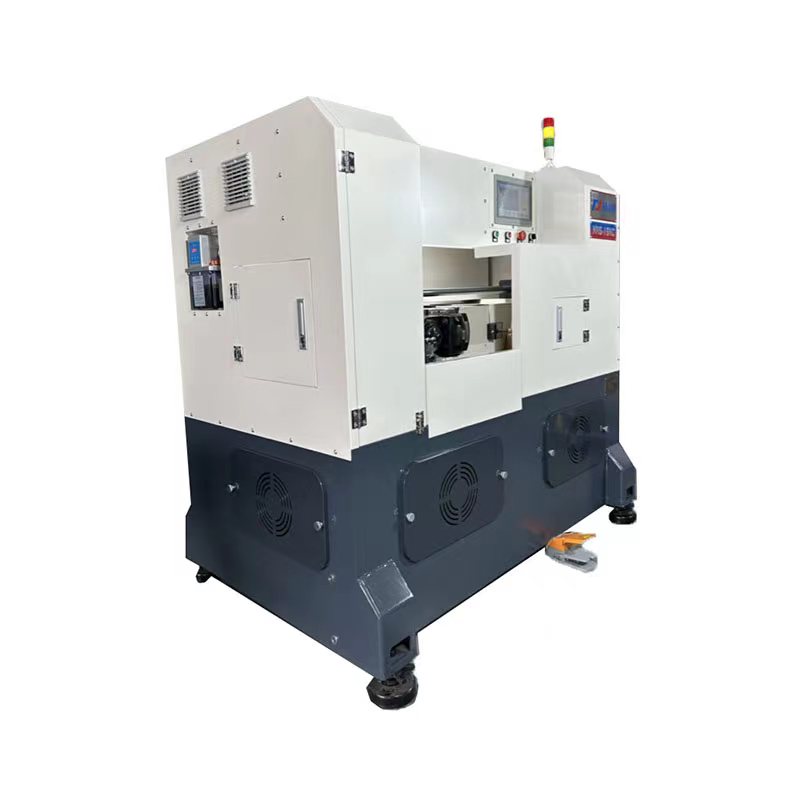

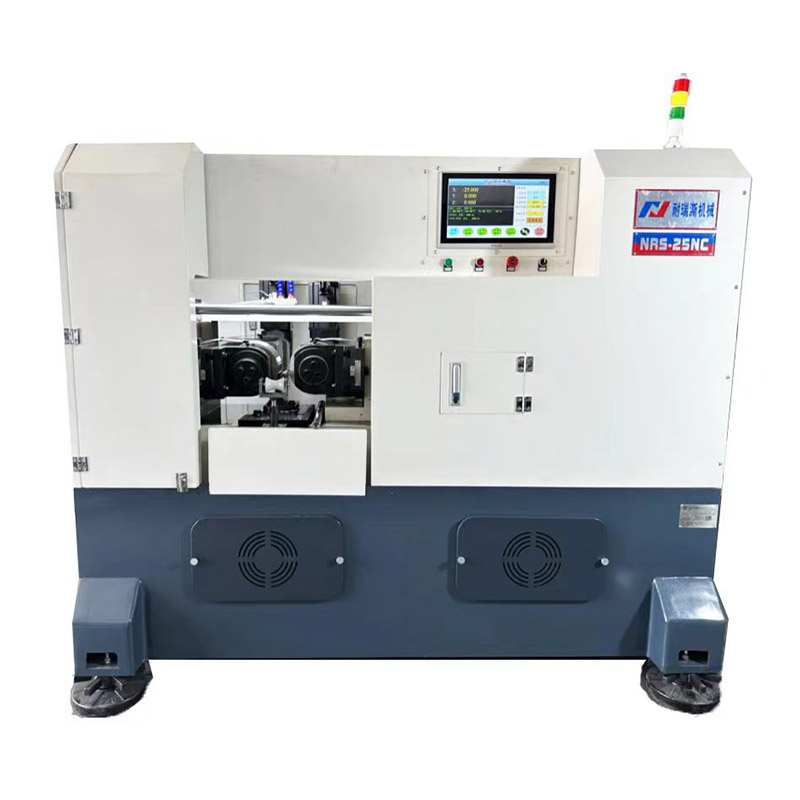

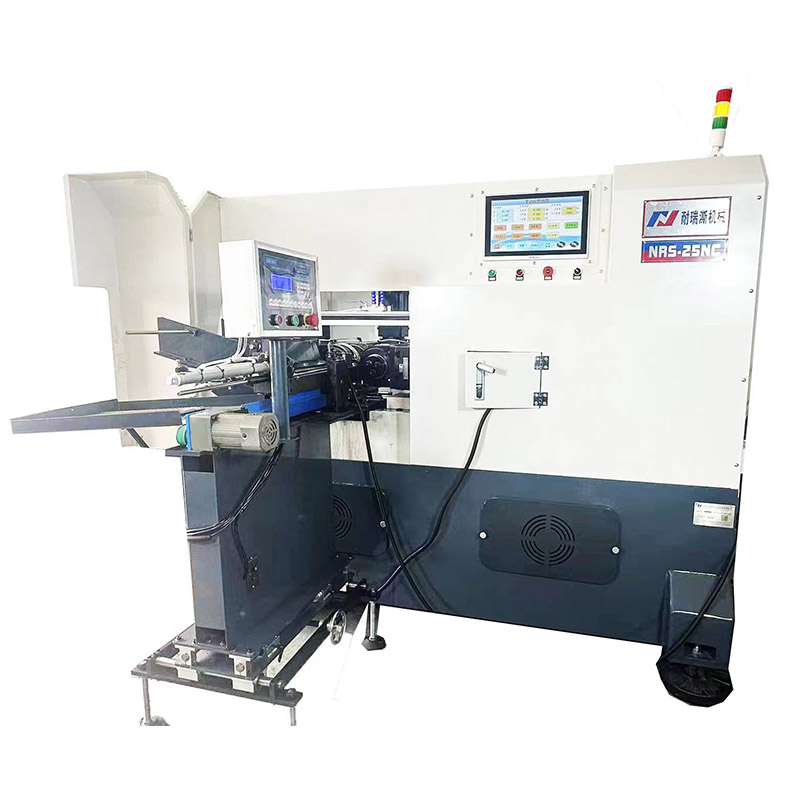

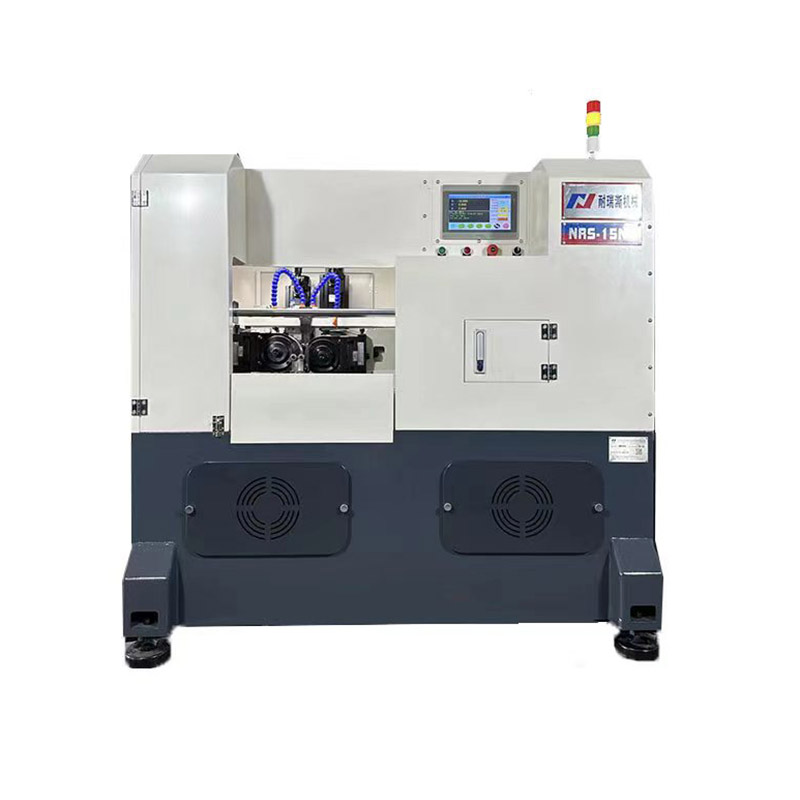

CNC सर्वो-मोटर थ्रेड रोलिंग मशीन

CNC सर्वो-मोटर थ्रेड रोलिंग मशीन

मैं इस सीएनसी थ्रेड रोलिंग मशीन की मुख्य विशेषताएं:

   A. मॉडल कोड सर्वो मोटर ड्राइव, अधिकतम आउटपुट 30tons है।

  B. निम्नलिखित वर्कपीस को रोलर के प्रकार के अनुसार बनाया जा सकता है:

   1। [फ़ीड में]: अक्सर उपयोग किए जाने वाले 55 ° और 60 ° त्रिभुज धागा, CNC थ्रेड रोलिंग मशीन वर्कपीस को संसाधित कर सकती है:

       व्यास, 80 मिमी, पिच। 8.0 मिमी, अधिकतम लंबाई 150 मिमी है

  2। [थ्रू-फीड] अक्सर 55 ° और 60 ° त्रिभुज धागा पिच ≤8.0 मिमी, लंबाई और व्यास मुक्त है

C. संरचनात्मक विशेषताएं: दो रोलर शाफ्ट सर्वो मोटर्स द्वारा संचालित हैं, और फ़ीड शाफ्ट को सर्वो मोटर्स द्वारा रोल किया गया है

     बीड रॉड ट्रांसफर इन फीड।

डी। यह रोलिंग मशीन विभिन्न प्रकार के दांतों के आकार के उत्पादों को भी संसाधित कर सकती है, जैसे: कीड़ा दांत, ट्रेपज़ॉइड दांत, गेंद

   स्क्रू, रोलिंग, न्यूरलिंग, रोलिंग नाली आदि को ड्राइंग सतह के अनुसार निर्धारित करने की आवश्यकता है।

II 、 तकनीकी विनिर्देश:

 1। रोलिंग थ्रेड का बाहरी व्यास: ~3 ~ φ80 मिमी

 2। रोलिंग थ्रेड पिच: 0.6 ~ 8.0 मिमी

 3। स्पिंडल स्पीड: 10 ~ 60RPM (स्टेपलेस स्पीड रेगुलेशन)

 4। वायर रोलर (अधिकतम) का बाहरी व्यास:, 210 मिमी, कीवे का आकार 20*8 मिमी/मिमी।

 5। स्पिंडल बाहरी व्यास: φ75 मिमी (H7)

 वर्कपीस की मांग के अनुसार, 6. चौड़ाई और वायर रोलर की लंबाई: सबसे लंबे समय तक 150 मिमी तक इस्तेमाल किया जा सकता है

 के साथ, - सामान्य सामान्य विनिर्देश 35, 40, 50, 60, 70, 100 मिमी हैं

  7। दो स्पिंडल के बीच अधिकतम दूरी: 280 मिमी

 8। दो स्पिंडल के बीच न्यूनतम दूरी: 180 मिमी

 9। अधिकतम रोलिंग प्रेशर: 30 टन

 10। रोलर ड्राइव हॉर्सपावर: 11KW

 11। फीड प्रोपल्शन हॉर्सपावर: 5.5kW

 12। जमीन से रोलर केंद्र तक ऊंचाई: 1050 मिमी

 13। फर्श क्षेत्र: 2100LMM*1600WMM*2100HMM

 14। शुद्ध वजन: 3200 किलोग्राम; सकल वजन: 3000kgs
