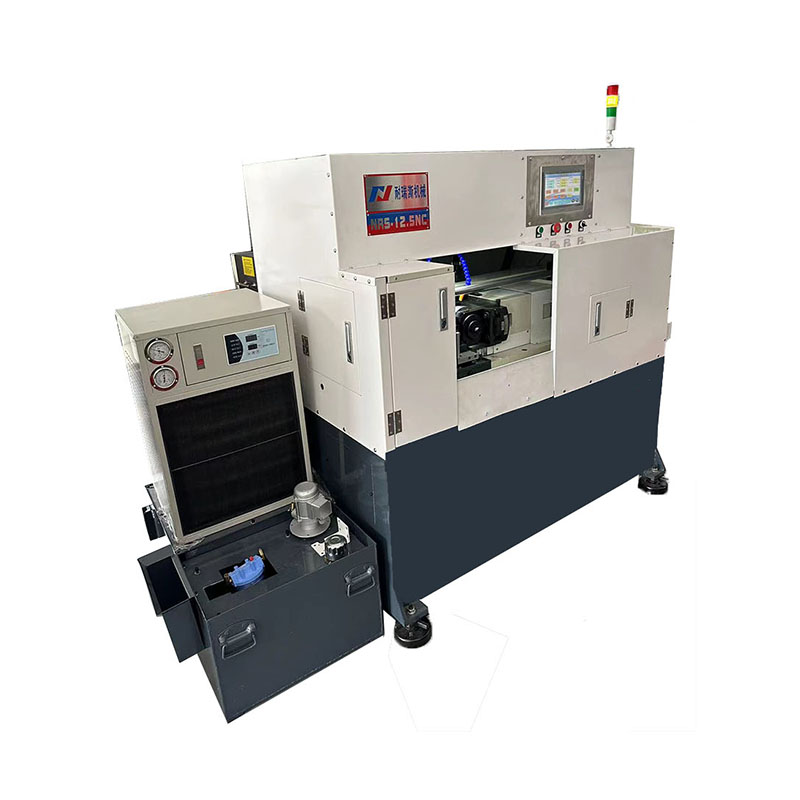

हाई स्पीड प्रेसिजन थ्रेड रोलिंग मशीन हमारी कंपनी द्वारा स्वतंत्र रूप से विकसित एक नया मॉडल है। हाई स्पीड प्रिसिजन थ्रेड रोलिंग मशीन में एक ठोस खोल, उन्नत डिजिटल टच स्क्रीन और नियंत्रण कार्यक्रम, उच्च परिशुद्धता, सरल ऑपरेशन, व्यापक रूप से टूथ रोलिंग, नूरलिंग और अन्य प्रकार के थ्रेड बनाने की प्रक्रिया में उपयोग किया जाता है।
हाई स्पीड प्रिसिजन थ्रेड रोलिंग मशीन हमारी कंपनी द्वारा स्वतंत्र रूप से विकसित एक नया मॉडल है। हाई स्पीड प्रिसिजन थ्रेड रोलिंग मशीन में एक ठोस खोल, उन्नत डिजिटल टच स्क्रीन और नियंत्रण कार्यक्रम, उच्च परिशुद्धता, सरल ऑपरेशन, व्यापक रूप से टूथ रोलिंग, नूरलिंग और अन्य प्रकार के थ्रेड बनाने की प्रक्रिया में उपयोग किया जाता है।
1. वर्कपीस क्लैम्पिंग प्रकार और टाइप रोलिंग मशीन के माध्यम से
स्पिंडल एंगल सेटिंग को फाइन-ट्यून करने के लिए डिजिटल इंडिकेटर (वैकल्पिक) का उपयोग किया जा सकता है
2. बाएँ और दाएँ स्पिंडल अपने स्वयं के स्वतंत्र मोटर्स द्वारा संचालित होते हैं, और सही रोलिंग प्राप्त करने के लिए सिंक्रोनस नियंत्रण द्वारा दांतों के बीच विचलन को समाप्त किया जाता है
3. रोलर का पिच समायोजन एनसी स्क्रीन के इनपुट मूल्य द्वारा नियंत्रित किया जाता है
4. प्रसंस्करण की स्थिति और आयाम सुधार डेटा के साथ संग्रहीत होते हैं, और बार-बार प्रसंस्करण के दौरान डेटा प्रजनन बहुत सरल होता है
5. मानक 3 अक्ष, वैकल्पिक वैकल्पिक 2 अक्ष सीएनसी संरचना, एक साधारण कमांड के माध्यम से जटिल रोलिंग प्रसंस्करण किया जा सकता है
6. सही स्पिंडल टेबल की स्थिरता का एहसास करने के लिए उच्च कठोरता रैखिक गाइड रेल और बड़े व्यास बॉल स्क्रू का उपयोग किया जाता है
7. पिछले मॉडल में सुधार करें, डेटा कमांड को संशोधित करके पिच मिलान को आसानी से पूरा कर सकते हैं
8. गैर-हाइड्रोलिक प्रकार अनुकूल पर्यावरण संरक्षण, तापमान परिवर्तन प्रभाव के कारण मशीनिंग सटीकता छोटी है, सटीकता स्थिर है
तकनीकी निर्देश |
एनआरएस-15एनसी |
|
प्रोडक्ट का नाम |
हाई स्पीड प्रेसिजन थ्रेड रोलिंग मशीन |
|
धागे की रेंज |
प्लंज रोलिंग मैक्स। व्यास |
40 मिमी |
फ़ीड रोलिंग मैक्स के माध्यम से। व्यास |
25 मिमी |
|
लंबाई का रंग (इन-फीड) |
80 मिमी |
|
लंबाई का रंग (फ़ीड के माध्यम से) |
3000 मिमी |
|
स्पिंडल स्पीड |
1ï½70 आरपीएम/मिनट सीवीटी |
|
राइट स्पिंडल फीड स्पीड |
अधिकतम 1000 मिमी / मिनट |
|
स्पिंडल के बीच की दूरी |
140mmï½220mm |
|
धुरी यात्रा |
80 मिमी |
|
स्पिंडल रोटेशन कोण |
± 6 डिग्री |
|
डेटम लेवल से स्पिंडल के केंद्र तक की ऊंचाई |
125 मिमी |
|
गेंद पेंच स्नेहन |
स्वचालित मजबूर स्नेहन |
|
सही धुरी गाइड सतह का स्नेहन |
||
थ्रेड रोलिंग मर जाता है |
मैक्स। व्यास |
175 मिमी |
बोर व्यास |
54 मिमी |
|
चौड़ाई सीमा |
80 मिमी |
|
कुंजी तरीका |
|
|
धुरी ड्राइव के लिए मोटर शक्ति |
सर्वोमोटर 2×3.1kw |
|
कोलैंट पावर |
0.09 किलोवाट |
|
अधिकतम रोलिंग दबाव |
150 केएन |
|
फर्श से धुरी केंद्र तक की ऊँचाई |
950 मिमी |
|
संचालन के लिए आवश्यक स्थान |
1600 मिमी * 1300 मिमी * 1900 मिमी |
|
शुद्ध वजन |
1500 किग्रा |
|
नियंत्रण कुल्हाड़ियों की संख्या |
3 अक्ष |
|
राइट स्पिंडल मोबाइल सर्वो मोटर |
5.1 किलोवाट |
|
न्यूनतम निर्देश इकाई |
सीधी धुरी |
0.001 मिमी |
घूर्णन अक्ष |
0.001° |
