सीएनसी सर्वो-मोटर थ्रेड रोलिंग मशीन परिशुद्धता, उत्पादकता और थ्रेड गुणवत्ता में सुधार कैसे कर सकती है

आलेख सारांश: A सीएनसी सर्वो-मोटर थ्रेड रोलिंग मशीनउन निर्माताओं के लिए डिज़ाइन किया गया है जिन्हें सटीक, दोहराने योग्य और कुशल थ्रेड-फॉर्मिंग प्रदर्शन की आवश्यकता होती है।नेरेसएनआरएस-25एनसी/एनआरएस-15एनसी श्रृंखला प्रदान करता है, जिसमें सर्वो-संचालित रोलर शाफ्ट और फ़ीड मूवमेंट, 30 टन तक रोलिंग दबाव और φ3-φ80 मिमी की थ्रेड व्यास रेंज शामिल है। यह आलेख सीएनसी थ्रेड रोलिंग समाधान का चयन करते समय विचार करने के लिए इसके कामकाजी फायदे, तकनीकी विशिष्टताओं, अनुप्रयोगों और प्रमुख कारकों की व्याख्या करता है।

विषयसूची

• थ्रेड रोलिंग में सीएनसी सर्वो तकनीक क्यों महत्वपूर्ण है?
• सीएनसी सर्वो-मोटर थ्रेड रोलिंग मशीन की मुख्य विशेषताएं क्या हैं?
• मुख्य तकनीकी विशिष्टताएँ क्या हैं?
• यह किन अनुप्रयोगों को संभाल सकता है?
• निर्माता क्या लाभ की उम्मीद कर सकते हैं?
• आपको सही थ्रेड रोलिंग मशीन का चयन कैसे करना चाहिए?
• उत्पादन के लिए मशीन कॉन्फ़िगरेशन क्यों मायने रखता है?
• अक्सर पूछे जाने वाले प्रश्नों
• निष्कर्ष

थ्रेड रोलिंग में सीएनसी सर्वो तकनीक क्यों महत्वपूर्ण है?

थ्रेड रोलिंग एक शीत-निर्माण प्रक्रिया है जिसमें कठोर डाई सामग्री को काटे बिना धागे बनाने के लिए वर्कपीस पर दबाव डालती है। सटीक फास्टनरों, शाफ्ट, स्क्रू, वर्म-संबंधित घटकों और अन्य थ्रेडेड हिस्सों का उत्पादन करने वाले निर्माताओं के लिए, रोलर आंदोलन और फ़ीड को सटीक रूप से नियंत्रित करना आवश्यक है।

एक सीएनसी सर्वो-मोटर थ्रेड रोलिंग मशीन रोलर शाफ्ट और फ़ीड मूवमेंट को नियंत्रित करने के लिए सर्वो मोटर्स का उपयोग करके इस प्रक्रिया को बेहतर बनाती है। एनईआरईएस विनिर्देशों के अनुसार, दो रोलर शाफ्ट सर्वो-चालित हैं, जबकि फ़ीड शाफ्ट सर्वो नियंत्रण का भी उपयोग करता है। यह कॉन्फ़िगरेशन थ्रेड-फॉर्मिंग ऑपरेशन की मांग के लिए एक अधिक समन्वित गति प्रणाली प्रदान करता है।

बुनियादी यांत्रिक सेटअप की तुलना में, सीएनसी सर्वो नियंत्रण उत्पादन मापदंडों को प्रबंधित करना और दोहराना आसान बना सकता है। यह विशेष रूप से तब मूल्यवान है जब निर्माताओं को बार-बार उत्पादन बैचों में स्थिर आयामी प्रदर्शन की आवश्यकता होती है।

सीएनसी सर्वो-मोटर थ्रेड रोलिंग मशीन पर शोध करने वाले खरीदारों के लिए, सबसे महत्वपूर्ण विचारों में वर्कपीस आयाम, थ्रेड पिच, रोलिंग दबाव, स्पिंडल गति, डाई कॉन्फ़िगरेशन और आवश्यक उत्पादन विधि शामिल हैं।

सीएनसी सर्वो-मोटर थ्रेड रोलिंग मशीन की मुख्य विशेषताएं क्या हैं?

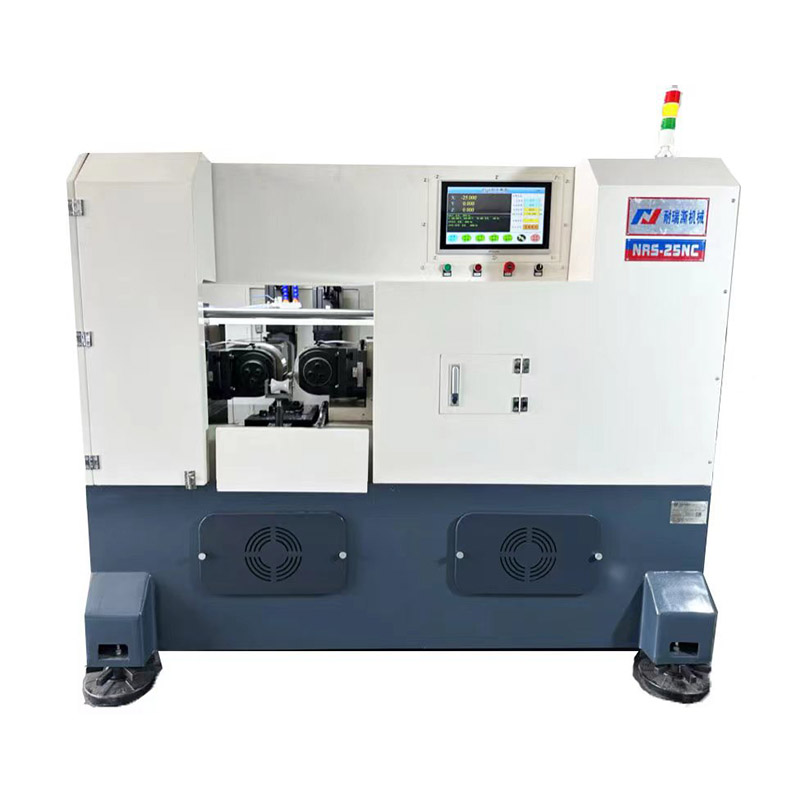

नेरेस NRS-25NC/NRS-15NC श्रृंखला एक कठोर थ्रेड-फॉर्मिंग संरचना के साथ सर्वो ड्राइव तकनीक को जोड़ती है। इसके डिज़ाइन का उद्देश्य चयनित रोलिंग डाई और वर्कपीस ड्राइंग के आधार पर सामान्य त्रिकोणीय धागे और विशेष दांत प्रोफाइल की एक विस्तृत श्रृंखला को समायोजित करना है।

• सर्वो मोटर ड्राइव:रोलर शाफ्ट और फ़ीड मूवमेंट को सर्वो मोटर्स के माध्यम से नियंत्रित किया जाता है।
• उच्च रोलिंग बल:अधिकतम रोलिंग दबाव 30 टन तक पहुँच जाता है।
• व्यापक वर्कपीस रेंज:रोलिंग धागे का बाहरी व्यास φ3 से φ80 मिमी तक होता है।
• लचीली पिच क्षमता:बताए गए विनिर्देशों के अंतर्गत 0.6 से 8.0 मिमी तक की थ्रेड पिचें समर्थित हैं।
• परिवर्तनीय स्पिंडल गति:स्पिंडल गति को चरणरहित गति विनियमन के साथ 10 से 60 आरपीएम तक समायोज्य किया जा सकता है।
• एकाधिक गठन की संभावनाएँ:ड्राइंग और रोलर कॉन्फ़िगरेशन के आधार पर, मशीन कृमि दांत, ट्रेपेज़ॉइडल दांत, बॉल स्क्रू-संबंधित प्रोफाइल, नूरलिंग और रोलिंग ग्रूव्स को संसाधित कर सकती है।

यह संयोजन मशीन को एक मानक थ्रेड ज्यामिति तक सीमित उपकरण के बजाय लचीले प्लेटफ़ॉर्म की तलाश करने वाले निर्माताओं के लिए उपयुक्त बनाता है।

मुख्य तकनीकी विशिष्टताएँ क्या हैं?

कोई मशीन किसी विशेष उत्पादन लाइन के लिए उपयुक्त है या नहीं, इसका मूल्यांकन करते समय तकनीकी विशिष्टताएँ महत्वपूर्ण होती हैं। निम्नलिखित तालिका एनईआरईएस सीएनसी सर्वो-मोटर मॉडल के प्रकाशित विनिर्देशों का सारांश प्रस्तुत करती है।

आमतौर पर उपयोग किए जाने वाले 55° और 60° त्रिकोणीय धागों की इन-फीड रोलिंग के लिए, प्रकाशित विनिर्देश φ80 मिमी व्यास तक के वर्कपीस को इंगित करता है, अधिकतम पिच 8.0 मिमी और अधिकतम लंबाई 150 मिमी के साथ। उचित सेटअप के अधीन, 8.0 मिमी तक की पिच के साथ आमतौर पर उपयोग किए जाने वाले 55° और 60° त्रिकोणीय धागों के लिए थ्रू-फीड रोलिंग भी उपलब्ध है।

यह किन अनुप्रयोगों को संभाल सकता है?

सर्वो-नियंत्रित थ्रेड रोलिंग का एक प्रमुख लाभ उचित डाई चयन और मशीन कॉन्फ़िगरेशन के माध्यम से विभिन्न गठन आवश्यकताओं का समर्थन करने की क्षमता है।

विशिष्ट प्रसंस्करण संभावनाओं में शामिल हैं:

• 55° और 60° त्रिकोणीय धागे
• कृमि दांत प्रोफ़ाइल
• ट्रैपेज़ॉइडल दांत प्रोफाइल
• बॉल स्क्रू-संबंधित रोलिंग अनुप्रयोग
• गूंधने की क्रियाएं
• रोलिंग खांचे
• इंजीनियरिंग चित्रों के आधार पर दांतों के अन्य अनुकूलित आकार

वास्तविक प्रसंस्करण क्षमता की पुष्टि हमेशा वर्कपीस ड्राइंग, सामग्री, आवश्यक थ्रेड प्रोफ़ाइल, डाई डिज़ाइन, व्यास, पिच और उत्पादन विधि के आधार पर की जानी चाहिए। यह विशेष घटकों के लिए विशेष रूप से महत्वपूर्ण है जहां मानक थ्रेड आयाम लागू नहीं हो सकते हैं।

निर्माता क्या लाभ की उम्मीद कर सकते हैं?

1. अधिक नियंत्रित गति

सर्वो-संचालित रोलर शाफ्ट समन्वित गति नियंत्रण प्रदान करते हैं। यह निर्माताओं को समान घटकों के बैचों का उत्पादन करते समय दोहराए जाने योग्य प्रसंस्करण की स्थिति स्थापित करने में मदद कर सकता है।

2. लचीले उत्पादन पैरामीटर

चरणरहित विनियमन के साथ 10-60 आरपीएम की स्पिंडल गति सीमा उत्पादन मापदंडों को वर्कपीस और फॉर्मिंग आवश्यकताओं के अनुसार समायोजित करने की अनुमति देती है।

3. उच्च निर्माण क्षमता

30 टन के अधिकतम रोलिंग दबाव के साथ, मशीन को ठंड बनाने वाले अनुप्रयोगों की मांग के लिए डिज़ाइन किया गया है। रोलिंग बल और सर्वो-नियंत्रित आंदोलन का संयोजन उचित आकार के थ्रेडेड घटकों के स्थिर उत्पादन के लिए आधार प्रदान करता है।

4. एकाधिक प्रसंस्करण विकल्प

निर्माताओं को हर प्रकार के दांत बनाने के ऑपरेशन के लिए अलग-अलग उपकरणों की आवश्यकता नहीं होती है। उपयुक्त रोलर्स और इंजीनियरिंग सत्यापन के साथ, एक प्लेटफ़ॉर्म विभिन्न प्रोफाइलों का समर्थन कर सकता है, जिसमें थ्रेड्स, नर्लिंग और रोलिंग ग्रूव्स शामिल हैं।

5. औद्योगिक उत्पादन के लिए उपयुक्त

मशीन का पर्याप्त निर्माण, 11 किलोवाट रोलर ड्राइव, 5.5 किलोवाट फ़ीड प्रणोदन प्रणाली, और लगभग 2100 × 1600 × 2100 मिमी पदचिह्न इसे औद्योगिक उत्पादन वातावरण के अनुकूल बनाते हैं जहां उपकरण स्थिरता और दोहराव महत्वपूर्ण हैं।

आपको सही थ्रेड रोलिंग मशीन का चयन कैसे करना चाहिए?

केवल अधिकतम दबाव या मोटर शक्ति के आधार पर मशीन चुनने से अनुपयुक्त कॉन्फ़िगरेशन हो सकता है। एक अधिक विश्वसनीय क्रय प्रक्रिया वास्तविक घटक आवश्यकताओं के साथ शुरू होती है।

1. वर्कपीस व्यास को परिभाषित करें:उत्पादन के लिए आवश्यक न्यूनतम और अधिकतम रिक्त व्यास की पुष्टि करें।
2. थ्रेड पिच की पुष्टि करें:मशीन की समर्थित सीमा के साथ आवश्यक पिच की तुलना करें।
3. रोलिंग विधि निर्धारित करें:निर्णय लें कि इन-फ़ीड या थ्रू-फ़ीड रोलिंग उपयुक्त है या नहीं।
4. धागे की ज्यामिति की जाँच करें:मानक त्रिकोणीय धागे और विशेष प्रोफाइल के लिए अलग-अलग डाई और कॉन्फ़िगरेशन की आवश्यकता हो सकती है।
5. उत्पादन मात्रा का मूल्यांकन करें:सीएनसी नियंत्रण और स्वचालित फीडिंग एकीकरण से उच्च मात्रा वाले उत्पादन को अधिक लाभ हो सकता है।
6. मशीन आयामों की समीक्षा करें:मशीन, ऑपरेटर पहुंच, सामग्री प्रबंधन और रखरखाव के लिए पर्याप्त कार्यशाला स्थान सुनिश्चित करें।
7. निर्माता के साथ ड्राइंग पर चर्चा करें:गैर-मानक घटकों के लिए, खरीद से पहले तकनीकी पुष्टि कॉन्फ़िगरेशन जोखिम को कम कर सकती है।

एनईआरईएस खुद को थ्रेड रोलिंग मशीनरी, थ्रेड रोलिंग डाई, थ्रेड टूल्स और संबंधित उपकरणों के चीन निर्माता और आपूर्तिकर्ता के रूप में रखता है। इसके उत्पाद पोर्टफोलियो में स्वचालित सीएनसी थ्रेड रोलिंग मशीनें और अन्य थ्रेड-फॉर्मिंग समाधान भी शामिल हैं।

उत्पादन के लिए मशीन कॉन्फ़िगरेशन क्यों मायने रखता है?

थ्रेड रोलिंग का प्रदर्शन मशीन से कहीं अधिक इस पर निर्भर करता है। मशीन, रोलिंग डाई, वर्कपीस सामग्री, खाली व्यास, स्नेहन, थ्रेड ज्यामिति और प्रसंस्करण मापदंडों के बीच संबंध अंतिम परिणाम निर्धारित करता है।

उदाहरण के लिए, पारंपरिक त्रिकोणीय धागे से विशेष टूथ प्रोफाइल पर स्विच करते समय एक ही मशीन को अलग-अलग रोलर डिज़ाइन की आवश्यकता हो सकती है। इसी तरह, वर्कपीस सामग्री या थ्रेड पिच को बदलने के लिए पैरामीटर समायोजन की आवश्यकता हो सकती है।

इसलिए एक पेशेवर आपूर्तिकर्ता को अंतिम कॉन्फ़िगरेशन की सिफारिश करने से पहले घटक ड्राइंग का मूल्यांकन करना चाहिए। यह इंजीनियरिंग-उन्मुख दृष्टिकोण चीन के कारखाने से अनुकूलित थ्रेड रोलिंग मशीनरी खरीदने वाले खरीदारों के लिए विशेष रूप से उपयोगी है।

एनईआरईएस का कहना है कि उसके सीएनसी थ्रेड रोलिंग समाधानों को ग्राहकों की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है और उपयुक्त उपकरणों के चयन के लिए तकनीकी सहायता प्रदान करता है।

अक्सर पूछे जाने वाले प्रश्नों

सीएनसी सर्वो-मोटर थ्रेड रोलिंग मशीन क्या है?

यह एक सीएनसी-नियंत्रित थ्रेड-फॉर्मिंग मशीन है जो रोलर शाफ्ट और फीड मूवमेंट को चलाने के लिए सर्वो मोटर्स का उपयोग करती है। NERES NRS-25NC/NRS-15NC श्रृंखला को रोलर कॉन्फ़िगरेशन के आधार पर थ्रेड रोलिंग और अन्य गठन कार्यों जैसे कि नूरलिंग और रोलिंग ग्रूव्स के लिए डिज़ाइन किया गया है।

एनईआरईएस मशीन किस धागे के व्यास की प्रक्रिया कर सकती है?

प्रकाशित विनिर्देश φ3-φ80 मिमी की रोलिंग थ्रेड बाहरी व्यास सीमा को सूचीबद्ध करता है, जिसमें 0.6-8.0 मिमी की रोलिंग थ्रेड पिच रेंज होती है।

अधिकतम रोलिंग दबाव क्या है?

अधिकतम बताया गया रोलिंग दबाव 30 टन है। वास्तविक प्रसंस्करण स्थितियों का मूल्यांकन वर्कपीस, सामग्री, थ्रेड ज्यामिति और रोलिंग डाई के अनुसार किया जाना चाहिए।

क्या यह मशीन विशेष टूथ प्रोफाइल को संसाधित कर सकती है?

हाँ। निर्माता के अनुसार, वर्कपीस ड्राइंग से आवश्यक कॉन्फ़िगरेशन निर्धारित होने पर मशीन कृमि दांत, ट्रेपेज़ॉइडल दांत, बॉल स्क्रू-संबंधित प्रोफाइल, नूरलिंग, रोलिंग खांचे और अन्य दांत के आकार को संसाधित कर सकती है।

कोटेशन का अनुरोध करते समय मुझे क्या प्रदान करना चाहिए?

एक सटीक अनुशंसा के लिए, खरीदारों को वर्कपीस ड्राइंग, सामग्री, खाली व्यास, तैयार धागे का व्यास, पिच, धागे की लंबाई, आवश्यक उत्पादन मात्रा और पसंदीदा रोलिंग विधि प्रदान करनी चाहिए। ये विवरण आपूर्तिकर्ता को मशीन कॉन्फ़िगरेशन और उपयुक्त रोलिंग डाई का अधिक सटीक मूल्यांकन करने की अनुमति देते हैं।

निष्कर्ष

एक सीएनसी सर्वो-मोटर थ्रेड रोलिंग मशीन नियंत्रित फॉर्मिंग, दोहराने योग्य प्रसंस्करण, लचीले थ्रेड उत्पादन और औद्योगिक-ग्रेड रोलिंग क्षमता चाहने वाले निर्माताओं के लिए एक मूल्यवान निवेश हो सकती है। NERES NRS-25NC/NRS-15NC श्रृंखला φ3–φ80 मिमी रोलिंग थ्रेड व्यास, 0.6–8.0 मिमी पिच, स्टेपलेस 10–60 RPM स्पिंडल गति और 30 टन तक रोलिंग दबाव का समर्थन करती है।

यदि आप मानक धागे, विशेष टूथ प्रोफाइल, नर्लिंग, या अन्य सटीक निर्माण आवश्यकताओं के लिए एक मशीन का मूल्यांकन कर रहे हैं, तो सबसे अच्छा तरीका मशीन कॉन्फ़िगरेशन को आपके वास्तविक घटक ड्राइंग और उत्पादन लक्ष्यों से मेल करना है।हमसे संपर्क करेंअपने वर्कपीस विनिर्देशों और उत्पादन आवश्यकताओं के साथ एनईआरईएस से उपयुक्त सीएनसी सर्वो-मोटर थ्रेड रोलिंग मशीन समाधान पर चर्चा करें।
